SJS System. Система для сейсмічних деформаційних швів

SJS - це водонепроникна високорухлива звукоізолююча система з накладками, що встановлюється у великі стикові зазори та зазори сейсмічних деформаційних швів. SJS складається з двох горизонтальних швів, паралельно закріплених на надміцній штампованій алюмінієвій планці. Система не містить металевих вставок, самовстановлюваних стрижнів та інших зайвих металевих складових. Планка служить приймачем навантаження від прикріплених до неї захисних накладок, що розташовуються на поверхні та сприймають вагу транспорту та інших об'єктів.
• Гарантія водонепроникності





• Просте встановлення без анкерних болтів
• Без жорсткого з'єднання металу та бетону
• Заводські елементи для зміни площини та орієнтації шва
• Накладки захисні з алюмінію або нержавіючої сталі
• Опора для пластини монтується залежно від умов експлуатації
• Найбільш тиха з усіх систем захисних накладок при установці разом з еластичною запобіжною окантовкою від EMSEAL
• Захисна накладка легко монтується за допомогою гвинтів, що самонарізають пом'якшують вібрацію • Наявність водозливу не має значення
• Призначений для зазорів шириною від 4 дюймів (100 мм)
• Компенсація зрушень +/- 50% (всього 100%) від номінального розміру
• Також доступний вогнестійкий варіант. стор. 28 *SJS-FR1 межа вогнестійкості 1 година, сертифіковано UL/ULC *SJS-FR2 межа вогнестійкості 2 години, сертифіковано UL/ULC

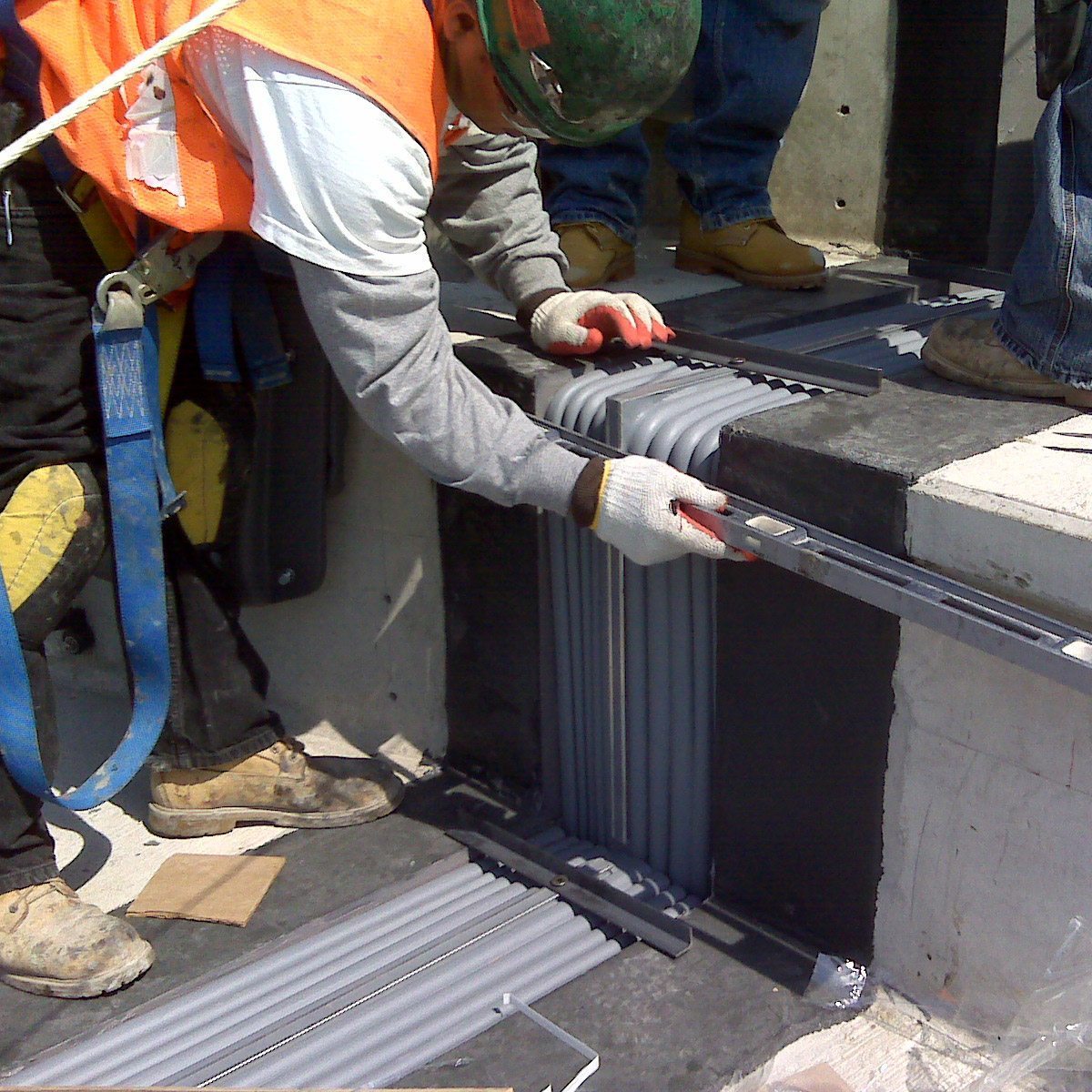

- Зворотний тиск піни SJS та епоксидного клею забезпечує водонепроникність кріплення без анкерних болтів та не вимагає наявності водозливу. Цей шов встановлюється швидше, ніж інші складніші системи.

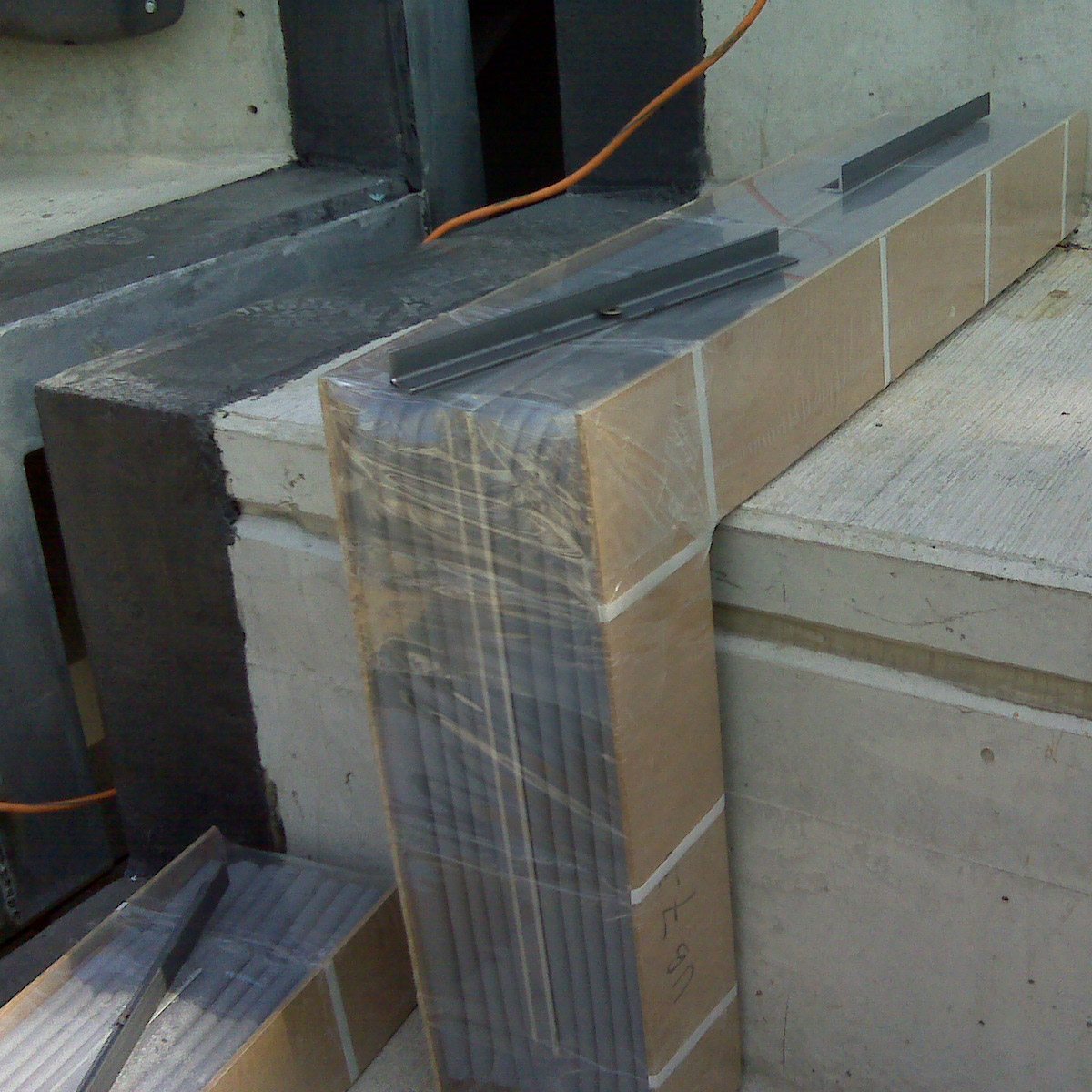

- EMSEAL пропонує для сходів та підсходів готові заводські перехідники, які полегшують монтаж та забезпечують водонепроникність на ділянках зміни площини шва.

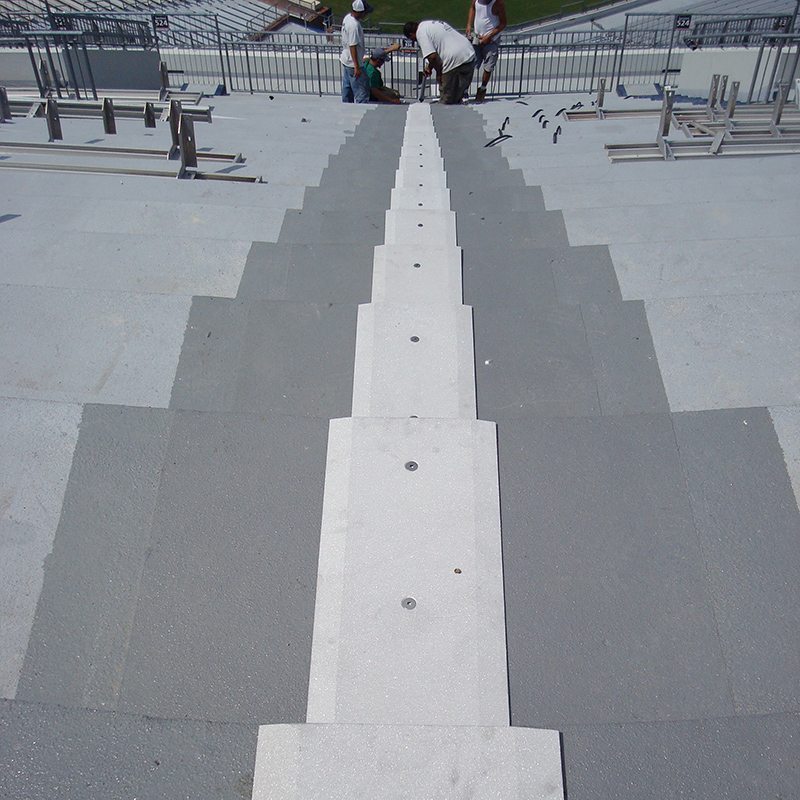

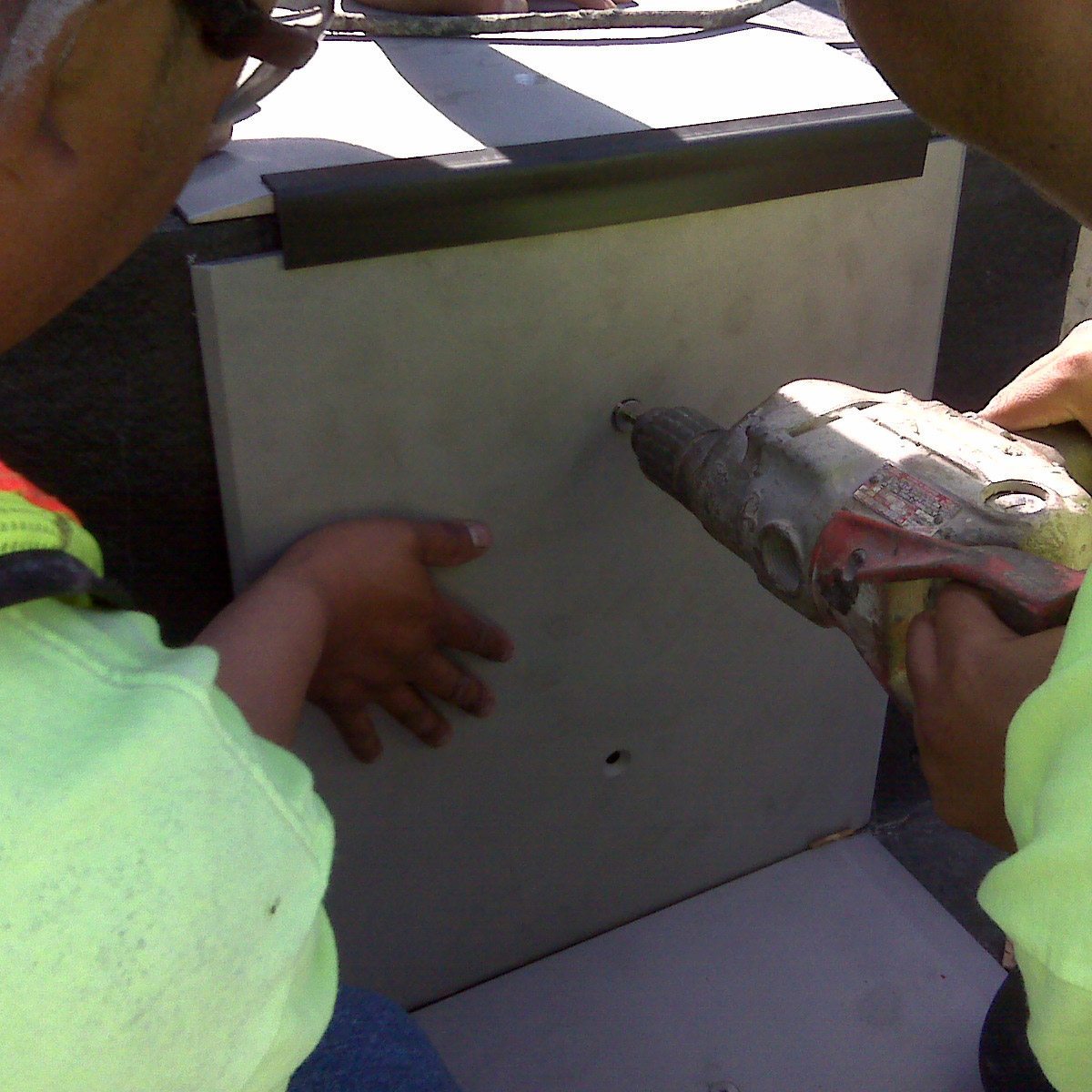

- Встановлення захисних накладок із алюмінію або нержавіючої сталі завершує монтаж шва. Центральна планка працює як приймач навантаження від гвинтів, що самонарізають, захисної накладки, які значно полегшують установку. Фаска захисної накладки може виготовлятися зі стандартною крутістю або з малою крутістю за спеціальним замовленням.
- Гарантована водонепроникність проїжджої частини усуває необхідність улаштування ефективної гідроізоляції та допоміжних водозливів.

Система сейсмічних деформаційних швів SJS, встановлена на рівні поверхні, що сполучається.


SJS встановлена нижче поверхні плити або дороги так, що захисна накладка знаходиться на рівні проїжджої частини. Еластична запобіжна окантовка від EMCRETE вирівнює захисну накладку, а також поглинає та послаблює шум.

Шов може з'єднувати плиту та стіну.

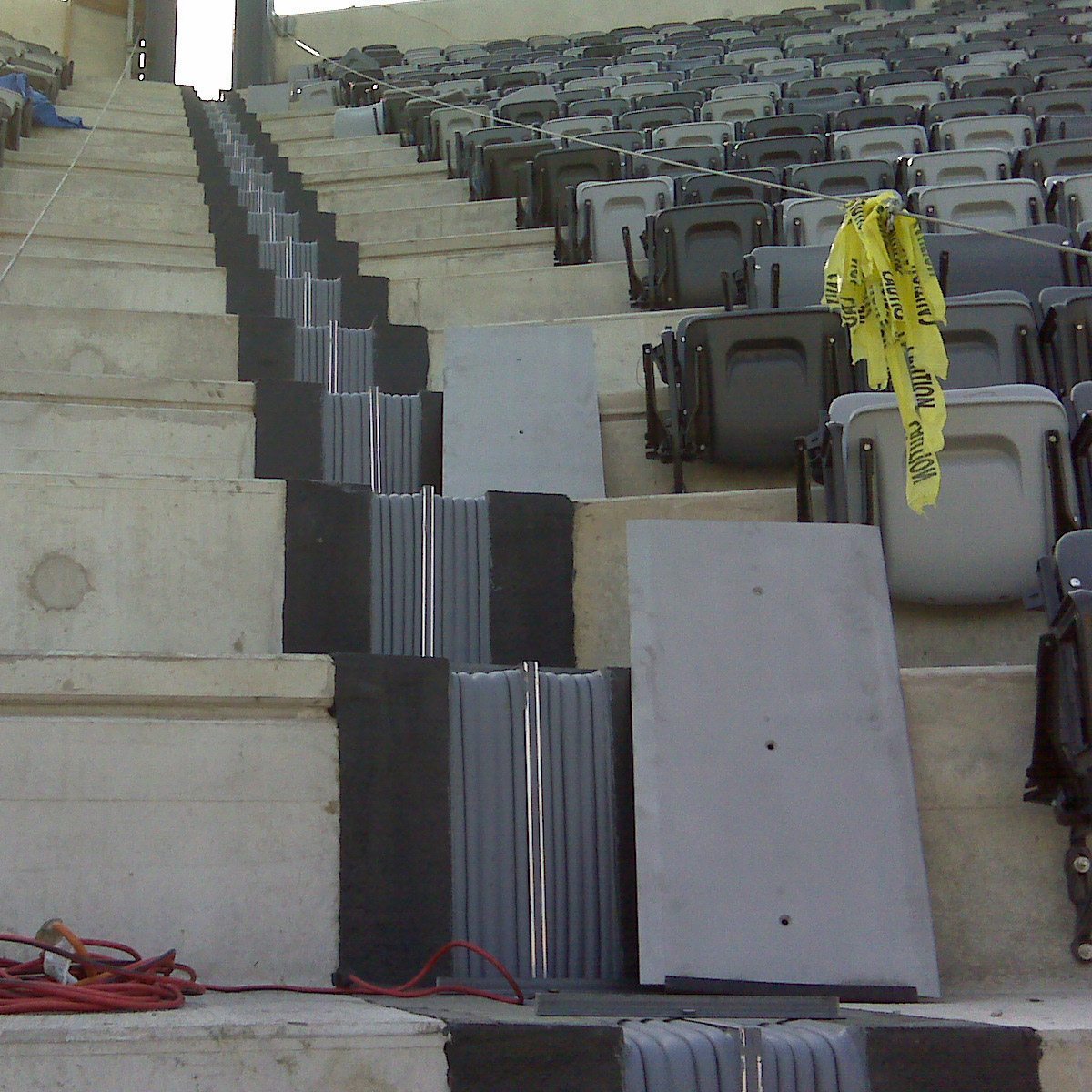

SJS зберігає водонепроникність навіть за зміни площини та орієнтації шва. На цьому малюнку горизонтальні та вертикальні захисні накладки закривають піну.

Система сейсмічних деформаційних швів SJS забезпечує ефективну гідроізоляцію великих зазорів. У продажу є вогнестійка версія для деформаційних швів шириною від 4 до 10 дюймів (див. SJS-FR на стор. 28). Її також можна поєднати з окремим стандартним протипожежним бар'єром, що дозволить захистити від вогню ширші шви (див. малюнок вище).

Шви SJS можуть мати секції шириною 1 дюйм при номінальних розмірах від 4 до 24 дюймів. Якщо вам потрібні ширші шви, зверніться до EMSEAL. Номінальний розмір відповідає ширині стикового зазору за середньої температури.
